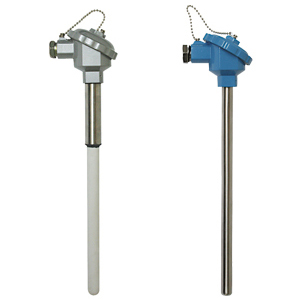

無固定裝置熱電偶
更新：2017-04-17 22:10:16 點擊：
詳情
無固定裝置熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用，直接測量各種生產過程中的 0 ℃ ～ 1300 ℃范圍內液體、蒸汽和氣體介質以及固體表面溫度 。
特點：1. 裝配簡單，更換方便 ;
2. 壓簧式感溫元件，抗振性能好 ;
3. 測量范圍大 ;
4. 機械強度高，耐壓性能好 ;
技術參數：
IEC584
JB/T9238-1999
熱電偶在環境溫度為 20 ± 15 ℃ , 相對濕度不大于 80 ％ , 試 驗電壓為 500 ± 50V ( 直流 )電極與外套管之間的絕緣電阻≥1000M Ω .m即1m長的試樣的絕緣電阻為1000M Ω ;
10m 長的試樣的絕緣電阻為 100M Ω ;
無固定裝置熱電偶溫度測量范圍和允許誤差
|
熱電偶類別
|
代號
|
分度號
|
測量范圍℃
|
允許偏差△t ℃
|
|
鉑銠30-鉑銠6
|
WRR
|
B
|
0～800
|
±1.5℃或±0.25%│t│
|
|
鉑銠10-鉑
|
WRP
|
S
|
0～1600
|
±1.5℃或±0.25%│t│
|
|
鎳鉻-鎳硅
|
WRN
|
K
|
0～1300
|
±2.5℃或±0.75%│t│
|
|
鎳鉻-銅鎳
|
WRE
|
E
|
0～800
|
±2.5℃或±0.75%│t│
|
注“t”為感溫元件實測溫度
訂貨須知：插入深度、管徑大小、安裝方式（螺紋尺寸、法蘭尺寸）、溫度測量范圍、精度要求。
